履帶式自行走式柴油機移動泵車方案說明

摘要：

移動泵車是根據搶險救災裝備長期儲存、缺失維護、作業環境惡劣、作業要求特殊等因素而形成的突發性、緊迫性、作業多樣性、社會影響性等特性而研發的，具有較好的環境適應能力以及搶險救災能力。

現今使用的移動泵車大多都是直接裝載在牽引車或汽車上使用，一般都是依靠車輪的滾動帶動其移動，對于道路的適應性有限，遇到道路泥濘或水坑較多的特殊道路，容易導致車輪陷落，無法繼續前進，同時現有移動泵車大多都需要人工隨同操控，使用的局限性較大，降低了其使用的適應性。

為實現上述目的，提供如下技術方案：履帶式自行走自吸移動泵車，包括底座、防護外殼、履帶底盤、自吸泵、動力系統和**系統，防護外殼固定設置于底座的頂端，防護外殼的頭部位置開設有用于自吸泵固定安裝的凹槽，履帶底盤安裝于底座的底端，動力系統和**系統均設置于防護外殼的內腔；下面我們要介紹的這款水泵—自行走式自吸水泵，行走方式為履帶底盤，可以適應各種路況，各種復雜的地形等，自動動力輸出，減少了以往因?yàn)闆]有電力或其他動力源而無法使用的情況。設備具備自動升降功能、升降支腿還具有收放擴展功能方便使用時遙控**伸展出汽車車箱外寬然后遙控升降使其整個移動方艙升高和降低、當移動方艙升高到一定高度之后、平板汽車可以倒入到方艙底下、然后方艙下降到車身上就能讓汽車運輸?shù)叫枰鳂I(yè)排水的地方、到達目的地后再升高方艙、汽車與方艙分離之后、把方艙降低到地面平整地進行抽水作業，汽車與方艙分離之后汽車可以作為別的用處。下面我們就了解一下《自行走式自吸水泵》

水泵采用300YXZXW1000-12-55型真空**自吸式離心泵；

1、水泵額定流量：1000m3/h；**流量1100m3/h **通過顆粒直徑76mm

2、額定揚程：12米；**揚程30米

3、吸程：9m；

4、水泵配備有無水干轉保護系統，保護水泵的葉輪在泵腔內沒有液體高速旋轉的情況下，不會對機械密封、葉輪和泵腔造成損壞；（提供可以空轉的葉輪基座知識產權證書）

5、泵體材質采用HT鑄鐵，韌性和塑性較高。低溫時，韌性向脆性轉變，但低溫沖擊值較高，且有一定的抗溫度急性變和耐蝕性；

6、離心泵軸、葉輪采用沉淀硬化奧氏體不銹鋼，具有高強度、高韌性、高耐蝕性、高抗氧化性和優良的成型性、焊接性等綜合性能；

7、葉輪**可通過顆粒物直徑100mm;

8、配置真空**系統、真空泵采用旋片真空泵不需要水冷卻、開機時自吸泵與真空泵同時一起運行、真空泵具有自動啟停功能當自吸泵出水之后真空泵會自動停止當自吸泵進口管道負壓偏低時真空泵自動啟動、替代了市場原有的真空**自吸泵所采用的真空泵一直與自吸泵同時一起工作的弊端容易導致真空泵進水及疲勞運行導致的損壞。（提供全自動真空**柴油機自吸泵知識產權證書）

9、啟動發動機后，真空泵與水泵同時工作；

10、采用了全自動功能的真空**系統、**保證了真空泵腔內不會進水而造成故障或損壞；

11、水泵配置真空**系統后，在**吸程工作情況下，出水時間只需要30s；

12、真空**自吸裝置無需額外的動力源，與發動機尾軸采用皮帶輪用皮帶連接皮帶輪與真空泵之間設置了一個電子離合器與自動**器連接自動**器有一個液位傳感器連接到了自吸泵上端的水箱當檢測到有水時反饋給**器信號使其**離合器與真空泵皮帶輪分離，分離后只是離合器與發動機同時啟動；

13、配置真空泵**后的吸程可達到9m。

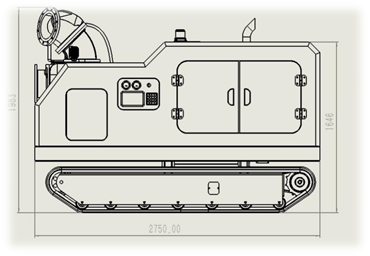

單自吸泵自身吸程能達到8米、當真空**故障時把泵里面加滿水也能自吸8米高、（提供高吸程自吸泵葉輪、不用真空**的高吸程自吸泵知識產權證書）。一、整機的外形尺寸

整機的外形尺寸適中，通過性能優越，可以適合比較窄的巷口以及橋下進行作業。

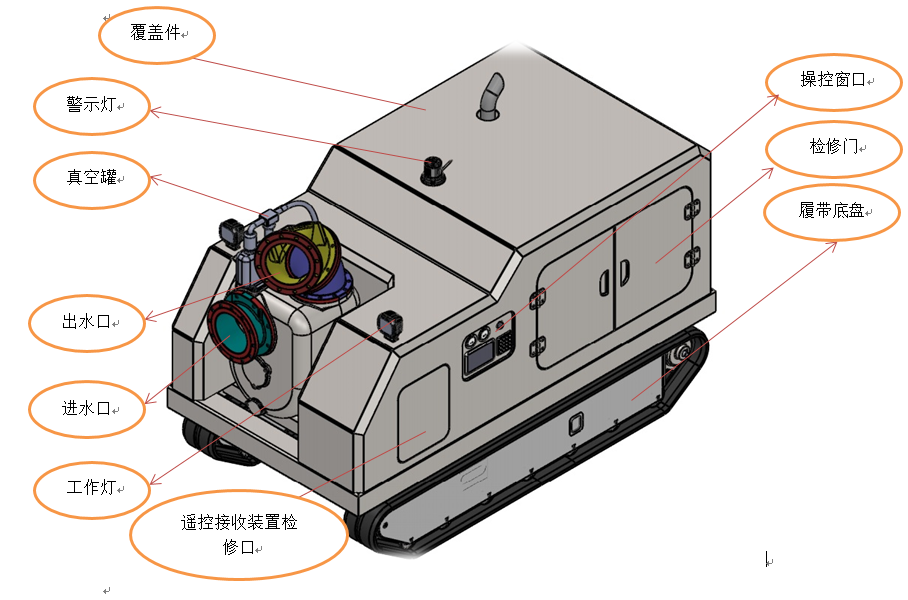

二、整機的結構特點以及說明

整體結構采用高強度碳鋼焊接而成，覆蓋件有兩種方式可以選擇，一種為鈑金噴漆，另一種為玻璃鋼磨具加工的方式，玻璃鋼特點是防腐性強，但是不耐沖擊。

行走底盤采用橡膠履帶，可以適合各種路面，各種地形，其優勢是不破壞路面，并且接地比壓小，可以在比較泥濘的路況進行作業

整機的結構設計**正中且對稱，并且履帶底盤的接近角與離去角均為30度，離地間隙大，保證的了整機的通過性能更加優越

三、整機的操控特點

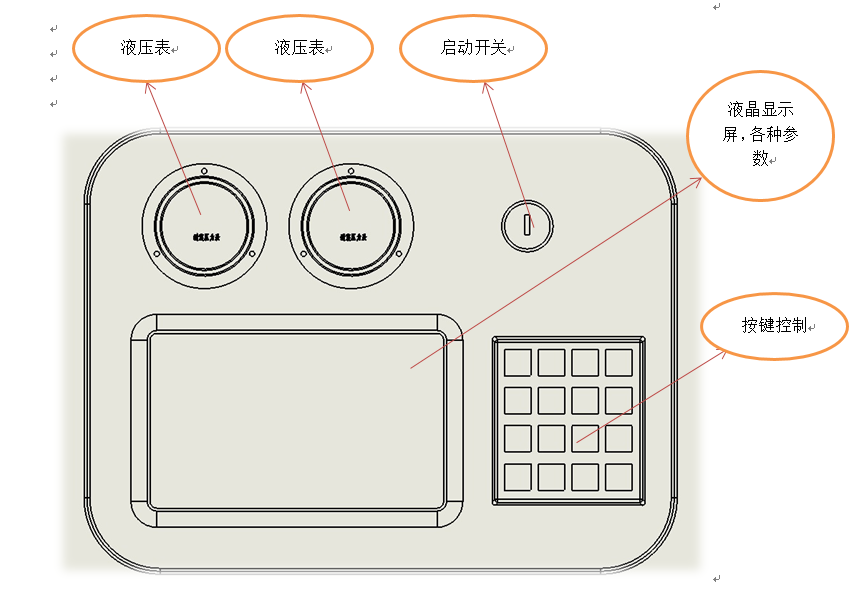

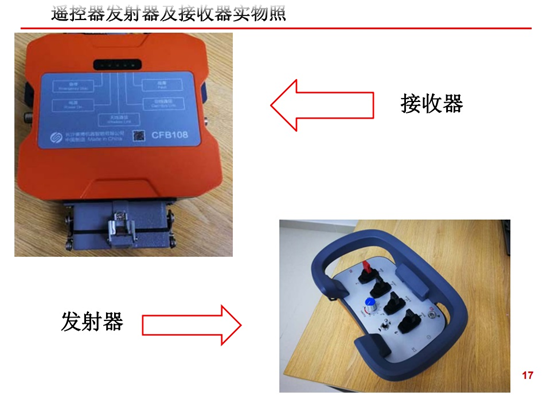

整機采用遠程遙控的**方式來進行操控，遙控的有效距離為500米，在空曠的地帶遙控的距離還可以更遠，主要的作用是在操控人員不能進入的區域仍然可以完成作業。另外在整機的操控窗口還可以不用遙控器進行按鍵操控，這一特點是防止遙控器損壞或者沒電的情況下進行應急操作。

柴油機啟停、履帶車行走、自卸式升降功能、照明燈開關全部集成到遙控器上面操作（也可以在發動機**器上面手動啟停操作）

在使用前提前把發動機里面的柴油、機油、冷卻液加到位，加好后把進出水管管道連接好、然后把電瓶電源打開→總電源開關打開→遙控器電源開關打開即可采用遙控器啟動柴油機運行→柴油機啟動運行之后可以通過遙控器上面的按鍵**履帶車各個角度方向的行走→需要抽水打開遙控器上面的真空吸氣閥開關及液壓離合器開關即可、真空泵具有自動啟停功能當自吸泵出水后真空泵會自動停止。

四、動力部分：

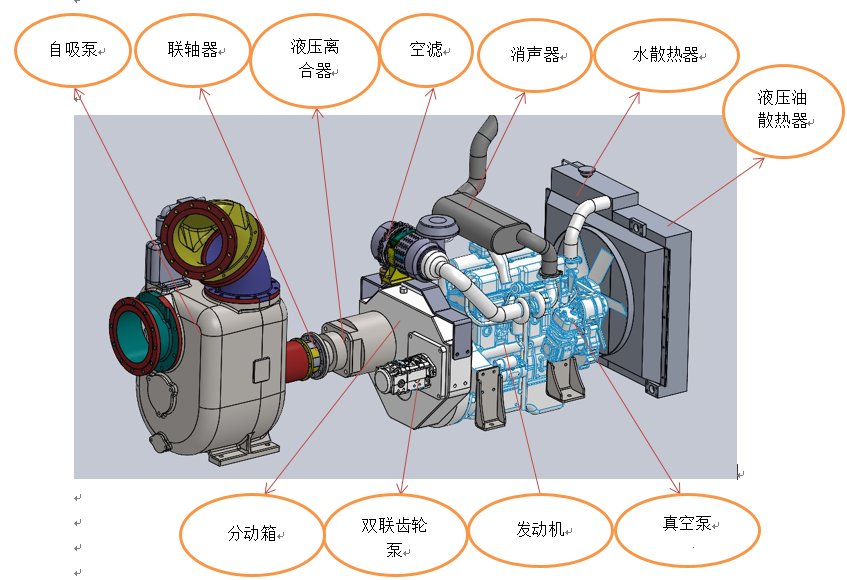

1.1動力部分是由發動機、分動箱、液壓泵、液壓離合器等幾部分組成，其中液壓離合器的主要作用是防止水泵在不輸出的情況下被動的轉動，從而造成水泵的疲勞損壞，液壓泵作為**動力源，主要是給行走液壓馬達供油，另外還給自吸泵的真空閥進行切換，在水泵剛開始工作的時候，通過液壓閥的切換來實現泵體內的真空情況，來達到自吸的目的

五、液壓部分

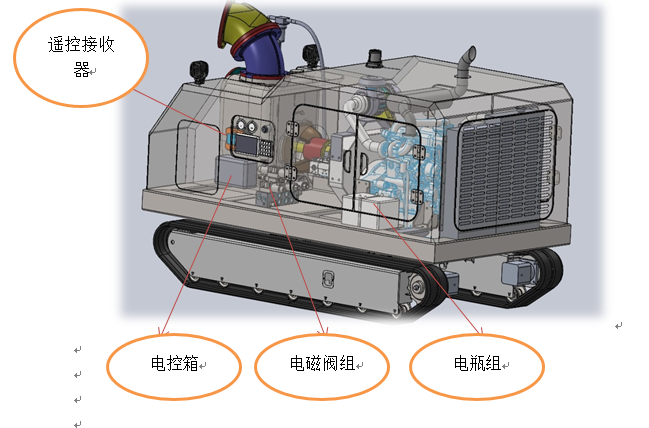

整機的液壓系統采用開式回路，主要由雙聯齒輪泵，電控閥、電磁換向閥、液壓油散熱器以及液壓油箱組成。液壓油采用46#抗磨液壓油。
